부모님이 거주하시는 화장실 도어가 고장이 나서 잠금장치가 작동을 하지 않았습니다. 화장실은 자주 들락날락하는 터라, 도어가 고장 날 확률이 가장 높은 곳입니다.
도어 손잡이는 설치장소에 따라 백셋(문의 끝선부터 손잡이 중심 센터까지의 거리)이 상이한데, 일반적으로 방문으로 사용하는 목재문은 60mm, 현관문 같은 외부 도어는 70mm 정도입니다. 일반 적으로 방문으로 나온 손잡이는 거의 모든 방문에서 호환이 된다고 보시면 되긴 하지만, 구매하실 때 제품이 요구하는 세부 스펙을 확인하시는 게 좋습니다.
설치 현장? 장소는 인천 SK Skyview 이고, 장착된 기존 제품은 UNO 제품입니다. UNO 제품은 생각보다 기업에 납품을 많이 하는 제품인지 예전에 살던 원룸도 해당제품을 사용하기도 하고 소매점에서는 구하기 어려우나 생각보다 많은 건설사가 사용하고 있는 것 같습니다.
필요 공구
+ 자 드라이버
- 자 드라이버
사실 가정에 있는 + 드라이버 하나면 교체는 아주 수월한 편입니다. 신규로 타공을 해서 장착하는게 아닌 이상 다른 목공용 공구가 필요한 것도 아니고, 신규 제품이 뭔가 잘 안 맞아 들어간다 싶으면 기존에 있던 제품에서 고장 난 파트만 교체하면 되기 때문에 불필요한 추가 작업이 없다고 보면 됩니다.
작업 순서
탈거
장착
※ 캐치박스는 필요시 탈거 및 장착
탈거 하기
1. 잠금핀 제거

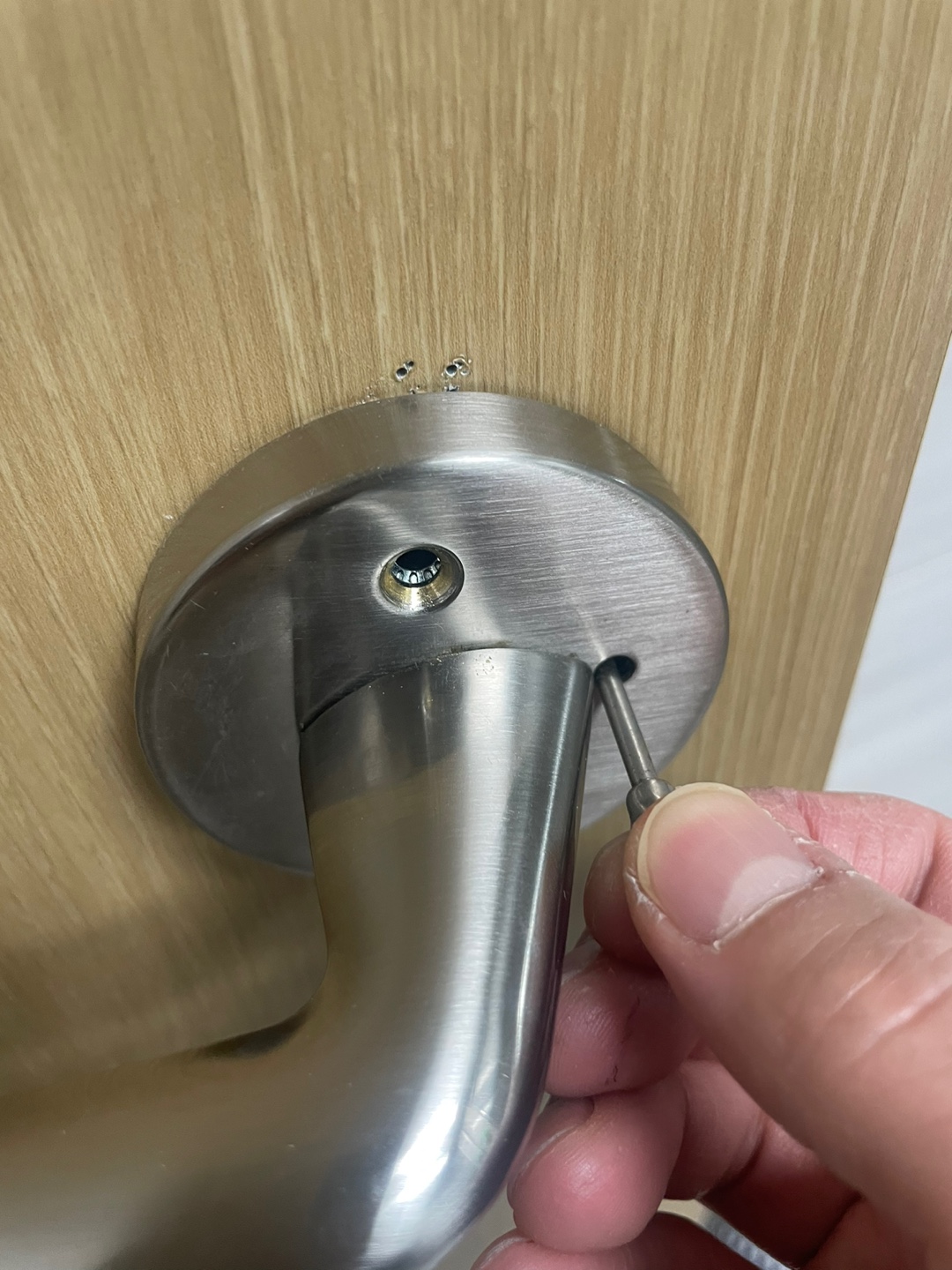

일단 안쪽에서 잠금핀을 시계반대방향(왼쪽)으로 돌려서 빼줍니다.
2. (필요시) 손잡이 커버 탈거
기존에 장착된 손잡이의 경우 손잡이 커버가 없이 바로 위 사진처럼 나사가 노출되어 있었습니다. 하지만, 도무스 도어 손잡이의 경우 커버로 닫아서 나사를 숨기는 타입이기 때문에, 커버를 들어내야합니다.
나사는 방 또는 화장실 안쪽 잠금핀이 있는 쪽에 있습니다.
잘보시면 아래와 같이 방문이 닫히는쪽으로 저렇게 홈이 있는데,
이쪽에 ㅡ 드라이버를 대고 지렛대 원리로 몸쪽방향으로 들어올리면 빠지게 됩니다.
3. 손잡이 나사 제거 및 손잡이 탈거
나사가 보통 위아래 두개가 있는데, 해당 나사를 빼줍니다. 나사 뺄때 나사가 헛도는 경우 바깥쪽 손잡이를 당기면서 빼면 잘 빠져나옵니다.
나사를 제거한 뒤에 양쪽 손잡이를 살살 잡아 빼면 됩니다.
4. 스핀들 탈거
방의 안쪽 방향에서 보시면 스핀들(막대기) 위쪽에 동그란 버튼이 있습니다. 해당 버튼을 누른뒤 바깥쪽으로 밀어 낸 후 빼냅니다.
5. 래치 커버 제거 및 래치 탈거
래치 커버 위 아래 나사를 제거하고, 래치의 안쪽에 손을 집어넣어서 살살 밀어주면서 빼냅니다.
일단 여기까지 탈거 완료되었습니다.
※ 캐치박스(스트라이커)는 필요시 탈거
문틀에 있는 캐치박스(스트라이커)의 경우 고장나는 경우가 거의 없어서 교체할일이 없으나, 교체를 해야하는 경우 기존의 홈과 교체하고자 하는 제품의 사이즈가 다른 경우가 많습니다. 이 경우 홈이 약간 크다면 마트에서 아래 이미지와 같은 목재용 퍼티(우드필러, 틈새 메꾸미)로 약간 채워주고, 홈이 작다면 커터 칼로 살짝 잘라내 줘야합니다. 고장이 난 경우가 아니라면 굳이 교체할 필요가 없으므로 그냥 기존의 것을 사용하시고, 만약 너무 노후 되어 녹이 슬거나 미관상 상태가 않좋은 경우 교체를 하실 수도 있습니다.
다만 제대로 장착하지 않는 경우 캐치박스와 랫치 위치가 다를 수도 있고, 틈새 등이 깔끔하게 처리하기 어려워서 가급적 원래 캐치박스 쓰는 것을 권장합니다.
장착은 탈착의 역순으로 진행하시면 됩니다.
장착 하기
6. 래치 및 래치 커버 장착
새로운 래치를 다시 장착하고, 커버를 끼워줍니다. 이 커버도 마찬가지로 커버 홈이 다른 경우 기존의 것으로 다시 장착해볼 수 있습니다.
7. 스핀들 고정 나사 및 스핀들 장착
스핀들 뺄때의 반대로 위쪽의 버튼을 눌러서 밀어 넣습니다. 반대방향(방 안쪽)으로 버튼이 튀어나올때까지 쭉 밀어넣습니다.
8. 손잡이 및 손잡이 나사 장착
양쪽 손잡이를 나사홈에 서로 맞춰서 잘 끼워넣습니다. 위치를 잘 잡고, 나사를 돌리면서 최종적으로 위치를 잡습니다. 이전에 수평이나 위치가 잘 맞춰져 있을테니 그냥 끼워 넣으면 됩니다.
※주의 나사를 돌리고 나서 커버를 장착해야합니다.
9. 손잡이 커버 장착
마지막으로 커버를 끼워 넣으면 마무리 됩니다.
