Fusion 360 / 판금 전개도 dxf 변환 에러 해결 방법

Fusion360에서 소재 주문을 위해 전개도를 만드는 경우 판금을 이용해 작성합니다.

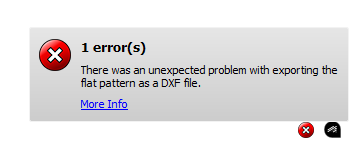

판금(Sheet Metal)으로 작성한 제품을 전개도(Flat Pattern)를 작성한 후 DXF 로 뽑아서 캐드도면화 하려고 하는데, 아래와 같은 에러가 발생하는 경우가 있습니다. (There wwas an unexpected problem with exporting the flat pattern as a DXF file.) 더보기를 눌러서 상세 내용을 봐도 별 내용이 없습니다.





이런 이유가 발생하는 경우는 여러가지가 있겠지만, 제 경우는 플랜지를 만든 이후에 Extrude로 잘라내서 발생한 상황입니다.

이 때 해결방법은 오토캐드 고객센터에 나온 내용 중 하나로 전개도를 프로젝션해서 그 프로젝션을 프린트 하는 방법입니다. 자세하게 아래에서 설명하도록 하겠습니다.



출처 Link









일단 키보드 P를 누르거나 메뉴(Creat → Project/Include → Project) 를 클릭한 후 표면 상단을 누릅니다.







상황에 따라 다르지만, 필터를 Body 로 해도 되고, 커브가 들어간 edge 만 선택하려면 Specified Entity 를 클릭한 후 해당부분을 선택합니다. 그리고 OK 를 눌러줍니다. 그러면 전개도 테두리에 보라색 표시가 생기고 스케치 작성 화면으로 들어가게 됩니다.











해당 스케치를 종료해주시고, 스케치에 마우스 우클릭을 해서 DXF 로 내보내기를 하시면 됩니다. 이후에 나오는 폴더 선택화면에서 원하는 폴더를 선택하고 확인하시면 끝입니다.





캐드에서 해당 DXF 파일을 열어보면 아래와 같이 잘 나오게 됩니다.







오토캐드사에서 소개하고 있는 위와 같은 에러가 발생하는 원인을 네가지로 소개하고 있습니다.



Causes:

• The Flat Pattern contains flanges with feature edits such as extrusions, cuts, or fillets.
• Twisted surfaces/edges.
• The sheet metal bodies contain threads that are modeled.
• Extruded cuts were created on the bent flange.



제 경우은 4번째 경우입니다만, 다른 에러 경우에도 위와 같이 프로젝션을 이용해 해당 스케치를 DXF로 내보내는 방법으로 해결이 가능할 수 도 있습니다. 만약 위의 방법으로 해결이 되지 않는다면, 다른 방법들을 아래의 링크에서 설명하고 있으니 참고 부탁드립니다.



오토캐드 고객센터 링크
